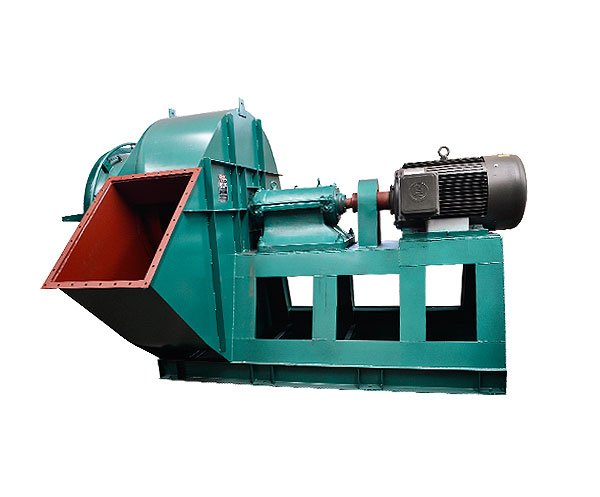

4-68型离心通风机 - 风机用途
4-68型离心通风机可用于一般工厂及大型建筑物的室内通风换气。即可用来输入气体，也可用来输出气体。所输送的气体应不为超过80度的空气和其他不自燃的、对人体无害的，对钢铁材料无腐蚀性的气体，气体内不允许含有黏性物质，所含的尘土及硬质颗粒物不大于150毫克每立方米。
4-68型离心通风机 - 风机型式
本风机通常制成单吸入式，机号有：NO2.8、3.15、3.55、4、4.5、5、6.3、8、10、12.5、20等十二个机号。
风机可制成右旋或左旋两种型式，从电机一端正视，叶轮按顺时针方向旋转称右旋风机，逆时针则为左旋风机。
风机的出口位置，以机壳的出风口校对表示，左、右均可制成0°、45°、90°、135°、180°、225°共六种角度。
风机的传动方式有A,B,C,D型四种。NO2.8-5采用A式传动，以电机直联传动，风机的叶轮、机壳直接固定在电机轴和法兰盘上（电机用D2/T2型）；NO6.3-12.5采用悬臂支承装置，又分C式（皮带传动，皮带轮在轴承外侧）和D式（用联轴器联接传动）两种传动方式，***6,20采用B式悬臂支承装置，皮带传动，皮带轮在轴承中间。
4-68型离心通风机 - 结构特点
4-68型风机的NO2.8-5主要由叶轮，机壳，进风口等部分配电机直联组成；
NO6.3-20除上述部分外还有传动组部分：
叶轮---由12片倾翼形叶片焊接于曲线型轮盖于平板型的轮盘中间，均用钢板制造，并经过静，动平衡校正，空 气性能良好，效率高，运转平稳。
机壳---用普通钢板焊接而成的蜗形体。机壳做成两种不同形式，NO.2.8-5机壳做成整体，不能拆开，***6B,20B的机壳制成三开式，除沿中分水平面分为两半外，上半部再沿垂直中心线分为为两半，用螺栓连接，以便维修时可垂直吊出转子。
进风口-- 做成收敛式流线型整体结构，用螺栓固定于风机入口一侧。
传动组-- 由主轴，轴承箱，滚动轴承，皮带轮或联轴器组成。主轴由优质钢加工制作。No6.3-12.5四个机号，轴 承箱整体结构，且装有温度计和油标，***6B、20B两个机号风机用二只并列轴承座，在轴承座上装有温度计，采用轴承滑脂润滑。
4-68型离心通风机 - 性能参数
|
机号 |
传动方式 |
转速r/min |
序号 |
全压Pa |
流量m3/h |
内效率％ |
内功率KW |
所需功率KW |
电动机 |
|
|
型号 |
功率 |
|||||||||
|
4 |
A |
2900 |
1 2 3 4 5 6 7 |
2069 2059 2010 1931 1794 1627 1431 |
3984 4534 5083 5633 6182 6732 7281 |
82.3 86.2 88.9 90.0 88.6 83.6 78.2 |
2.78 3.01 3.19 3.36 3.48 3.64 3.70 |
3.34 3.61 3.83 4.03 4.18 4.37 4.44 |
Y112M-2 |
4 |
|
4 |
A |
1450 |
1 2 3 4 5 6 7 |
519 509 500 480 451 402 353 |
1992 2267 2542 2816 3091 3366 3641 |
82.3 86.2 88.9 90.0 88.6 83.6 78.2 |
0.35 0.37 0.40 0.42 0.44 0.45 0.46 |
0.53 0.56 0.60 0.63 0.66 0.65 0.69 |
Y802-4 |
0.75 |
|
4.5 |
A |
2900 |
1 2 3 4 5 6 7 |
2657 2628 2569 2461 2294 2069 1833 |
5790 6573 7355 8137 8920 9702 10485 |
83.3 87.0 89.5 90.5 89.2 84.5 79.4 |
5.13 5.51 5.86 6.15 6.37 6.60 6.72 |
5.90 6.34 6.74 7.07 7.33 7.59 7.73 |
Y132S2-2 |
7.5 |
|
4.5 |
A |
1450 |
1 2 3 4 5 6 7 |
666 657 637 617 568 519 460 |
2895 3286 3678 4069 4460 4851 5242 |
83.3 87.0 89.5 90.5 89.2 84.5 79.4 |
0.64 0.69 0.73 0.77 0.79 0.83 0.85 |
0.90 0.97 1.02 1.08 1.11 1.16 1.19 |
Y90S-2 |
1.1 |
|
5 |
A |
2900 |
1 2 3 4 5 6 7 |
3314 3265 3187 3049 2844 2589 2304 |
8050 9123 10197 11270 12343 13416 14490 |
84.2 87.6 90.0 91.0 89.8 85.3 80.5 |
8.80 9.44 10.03 10.49 10.86 11.31 11.52 |
10.12 10.86 11.53 12.06 12.49 13.01 13.25 |
Y160M2-2 |
15 |
|
5 |
A |
1450 |
1 2 3 4 5 6 7 |
823 813 794 764 715 647 578 |
4025 4562 5098 5635 6172 6708 7245 |
84.2 87.6 90.0 91.0 89.8 85.3 80.5 |
1.09 1.18 1.25 1.32 1.37 1.41 1.45 |
1.42 1.53 1.63 1.72 1.78 1.83 1.89 |
Y100L1-4 |
2.2 |
|
机号 |
传动方式 |
转速r/min |
序号 |
全压Pa |
流量m3/h |
内效率％ |
内功率KW |
所需功率KW |
电动机 |
|
|
型号 |
功率 |
|||||||||
|
6.3 |
D |
1450 |
1 2 3 4 5 6 7 |
1323 1304 1274 1216 1137 1039 921 |
8320 9393 10467 11540 12614 13678 14761 |
84.8 88.1 90.5 91.4 90.2 85.9 81.3 |
3.61 3.86 4.09 4.26 4.42 4.60 4.65 |
4.42 4.73 5.01 5.22 5.41 5.63 5.69 |
Y132S-4 |
5.5 |
|
6.3 |
D |
960 |
1 2 3 4 5 6 7 |
578 568 558 529 500 451 402 |
5508 6219 6930 7641 8351 9062 9773 |
84.8 88.1 90.5 91.4 90.2 85.9 81.3 |
1.04 1.11 1.19 1.23 1.29 1.32 1.34 |
1.38 1.47 1.58 1.63 1.71 1.75 1.78 |
Y112M-6 |
2.2 |
|
8 |
D |
1450 |
1 2 3 4 5 6 7 |
2157 2118 2059 1971 1842 1676 1500 |
17585 19783 21982 24179 26378 28576 30774 |
85.7 88.8 91.0 91.9 90.8 86.7 82.4 |
12.29 13.10 13.81 14.40 14.87 15.35 15.56 |
14.4 15.4 16.2 16.9 17.4 18.0 18.3 |
Y180M-4 |
18.5 |
|
8 |
D |
960 |
1 2 3 4 5 6 7 |
941 931 902 863 804 735 657 |
11643 13098 14553 16009 17464 18919 20375 |
85.7 88.8 91.0 91.9 90.8 86.7 82.4 |
3.55 3.82 4.01 4.17 4.30 4.46 4.51 |
3.55 3.82 4.01 4.17 4.30 4.46 4.51 |
Y132M2-6 |
5.5 |
|
8 |
D |
730 |
1 2 3 4 5 6 7 |
549 539 519 500 470 421 382 |
8853 9960 11067 12173 13280 14387 15403 |
85.7 88.8 91.0 91.9 90.8 86.7 82.4 |
1.55 1.65 1.76 1.84 1.91 1.94 2.00 |
2.1 2.2 2.3 2.4 2.5 2.57 2.7 |
Y132M-8 |
3 |
4-68型离心通风机 - 安装尺寸图
